Zespoły przygotowania powietrza medycznego do oddychania w instalacjach sprężonego powietrza KSI-Filtertechnik

ATM wykorzystanie sprężonego powietrzado oddychania dla celów medycznychPrzygotowanie powietrza do oddychania - ATM

Zespół przygotowania powietrza do oddychania składa się z:

  • filtracja wstępna - zespół filtracyjny składający się z filtrów MFO/SMA (1 mikron/0,01 mikrona)
  • osuszacz adsorpcyjny serii  ATK z zimną regeneracją w pełni automatyczny wypełniony specjalnym zestawem środka osuszającego
  • sterowanie elektryczne z wyłącznikiem sterowania załączeniem i wyłączeniem kompresora
  • filtr z węglem aktywnym serii CA
  • filtr katalityczny (Hopcalitfilter) - utlenia CO do CO2
  • Filtr końcowy serii SMA (0,01 mikrona)
ATM 15 układ przygotowania powietrza dla szpitali KSI Filtertechnik

Układ przygotowania powietrza do oddychania typ ATM 15 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 183 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC
ATM 18 przygotowanie poiwtrza do oodychania do celów medycznych KSI Filtertechnik

Układ przygotowania powietrza do oddychania typ ATM 18 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 219 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC

ATM 22 przygotowanie powietrza do oddychania dla pacjentów szpitali KSI FiltertechnikUkład przygotowania powietrza do oddychania typ ATM 22 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 256 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC
ATM 34 powietrze do celów medycznych KSI Filtertechnik

Układ przygotowania powietrza do oddychania typ ATM 34 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 414 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC

ATM 45 przygotowanie powietrza do celów medycznych KSI FiltertechnikUkład przygotowania powietrza do oddychania typ ATM 45 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 585 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC
ATM 55 powietrze medyczne do oddychania do celów medycznych KSI Filtertechnik

Układ przygotowania powietrza do oddychania typ ATM 55 dla pacjentów szpitali medycznych KSI Filtertechnik

  • wydajność przepływu 732 m3/h
  • temperatura pktu rosy - 40 st. C
  • medium sprężone powietrze
  • ciśnienie pracy 4 do 16 bar
  • napięcie zasilania 230 VAC

Parametry jakościowe uzyskiwanego powietrza:



Farmacopee

Europenne

 ECOTROC ATM -AL
Tlenek węgla CO [ppm] < 5 5
Dwutlenek węgla CO2 [ppm] < 500 300
Para wodna   [ppm] < 60 60
Dwutlenek siarki SO2 [ppm] < 1 1
Tlenki azotu NOx [ppm] < 2 2
dwutlenek azotu NO2 [ppm] < 2 2
Pary oleju   [mg/m3] < 0,1 0,1
Tlen O2 [ppm] < 21 (+/-1) 20,9(+/-1)
Zanieczyszczenia stałe poniżej 99,9999% dla cząstek o wielkości poniżej 1 mikron
Pozostałości smakowe i zapachowe brak

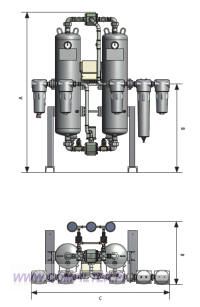

zespół przygotowania powietrza do oddychania ATM - KSI Filtertechnik,Tabela poniższa przedstawia parametry zespołów do przygotowania powietrza do celów medycznych serii ATM - kolor urządzenia biały/RAL9003

Typ przyłącze przepływ
[m3/h]		 A B C D ciężar
ATM 15 1" 183 1036 715 1450 546 191
ATM 18 1" 219 1036 715 1450 546 210
ATM 22 1" 256 1036 715 1450 546 223
ATM 34 1 1/2" 414 943 950 1380 773 302
ATM 45 1 1/2" 585 943 950 1550 773 340
ATM 55 1 1/2" 732 943 950 1604 773 420
